揭秘阿里CDN核心技术
2014-08-24 17:54:18 来源：我爱运维网评论：0 点击：

中国专业CDN行业近年来呈现了迅猛增长的态势。根据国内咨询机构艾瑞的统计，从2006年至2012年，中国第三方CDN市场营收规模增长率均保持在30...

中国专业CDN行业近年来呈现了迅猛增长的态势。根据国内咨询机构艾瑞的统计，从2006年至2012年，中国第三方CDN市场营收规模增长率均保持在30%以上。艾瑞预测，未来几年CDN市场将继续保持40%以上的高增长。

今天将会给大家揭秘阿里CDN核心技术！图片来自阿里云-核心系统部朱照远。

构建高效、安全的CDN，阿里CDN核心技术揭秘
阿里云-核心系统部朱照远（叔度）

大纲：总览，性能优化，安全防御，展望

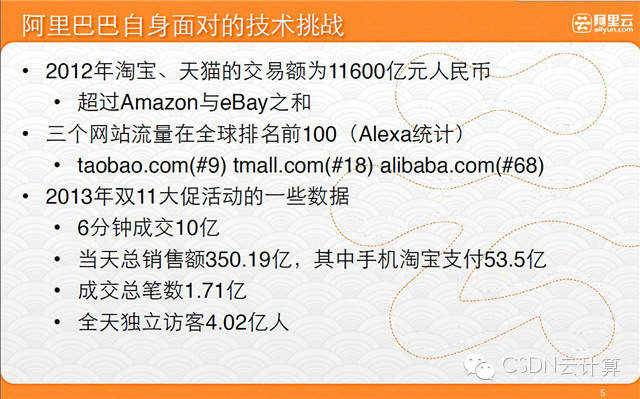

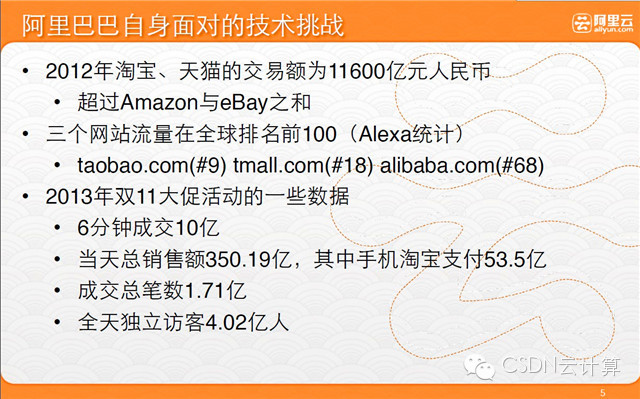

阿里自身面对的技术挑战
2012年淘宝、天猫的交易额为11600亿元人民币，超过Amazon与eBay之和
三个网站流量在全球排名前100（Alexa统计），taobao.com(#9),tmall.com(#18),alibaba.com(#68)
2013年双11大促活动的一些数据：6分钟成交10亿；当天总销售额350.19亿，其中手机淘宝支付53.5亿；成交总笔数1.71亿；全天独立访客4.02亿。

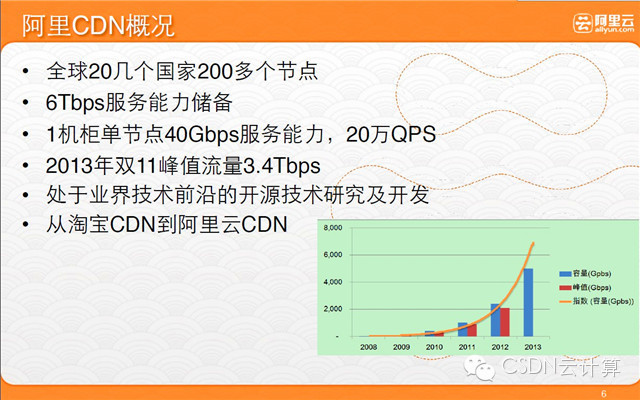

阿里CDN概况：
全球20几个国家200多个节点
6Tbps服务能力储备
1机柜单节点40Gbps服务能力，20万QPS
2013年双11峰值流量3.4Tbps
处于业界技术前沿的开源技术研究及开发
从淘宝CDN到阿里云CDN

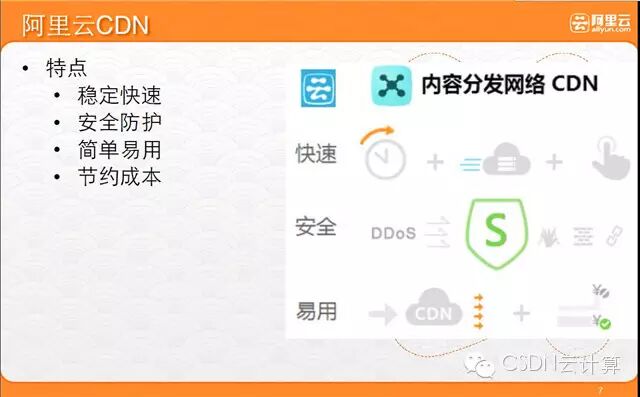

阿里云CDN特点：
稳定快速
安全防护
简单易用
节约成本

阿里CDN大图

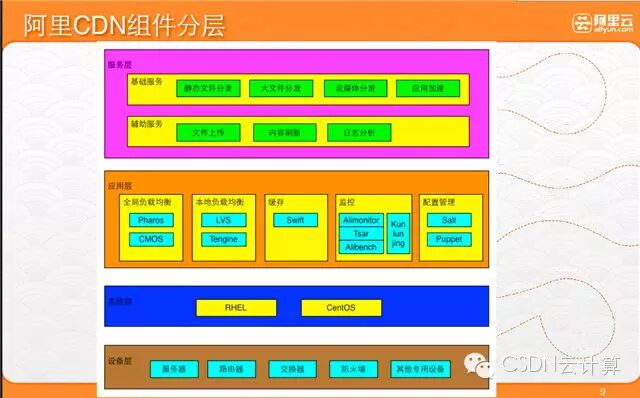

阿里云CDN组件分层：
服务层（基础服务-静态文件分发，大文件分发，流媒体分发，应用加速；辅助服务-文件上传，内容刷新，日志分析）
应用层（全局负载均衡-Pharos,CMOS；本地负载均衡-LVS，Tengine；缓存-Swift，监控-Alimonitor，Tsar，Alibench，Kunlunjing；配置管理-Salt，Puppet）
系统层（RHEL，CentOS）
设备层（服务器，路由器，交换机，防火墙，其他专用设备）

性能优化

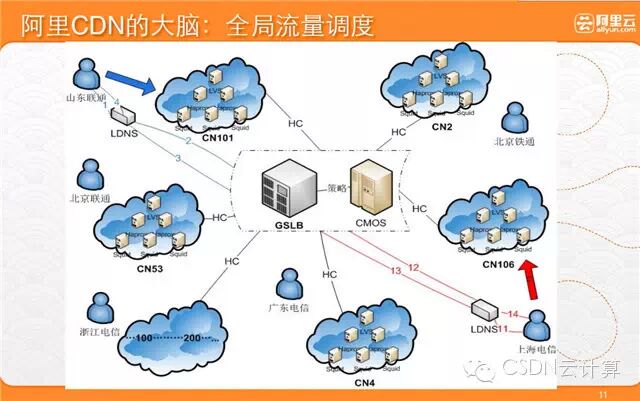

阿里CDN大脑：全局流量调度
LDNS，GSLB，CMOS，策略

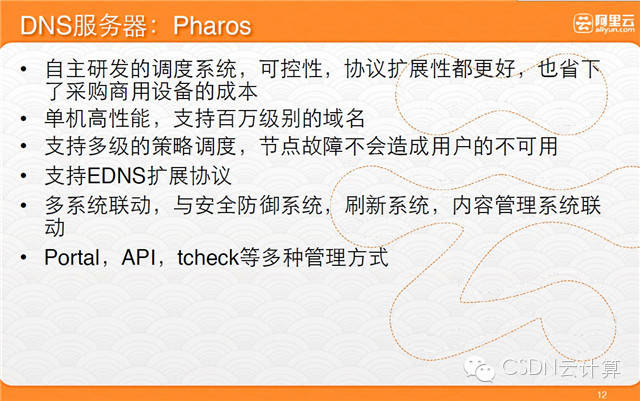

DNS服务器：Pharos
自主研发的调度系统，可控性，协议扩展性都更好，节省采购商用设备成本
单机高性能，支持百万级别的域名
支持多级的策略调度，节点故障不会造成用户的不可用
支持EDNS扩展协议
多系统联动，与安全防御系统，刷新系统，内容管理系统联动
Portal，API，tcheck等多动管理方式

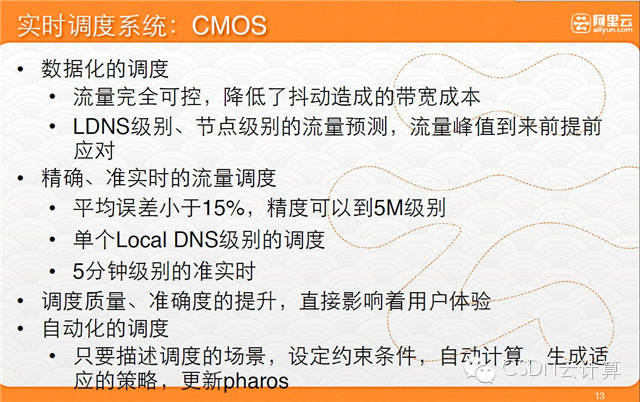

实时调度系统CMOS
数据化的调度：流量完全可控，降低抖动造成的带宽成本；LDNS级别、节点级别的流量预测，流量峰值到来前提前应对
精确、准实时的流量调度：平均误差小于15%，精度可到5M级别；单个Local DNS级别的调度；5分钟级的准实时
调度质量、准确度的提升，直接影响着用户体验
自动化的调度：只要描述高度场景，设定约束条件，自动计算，生成适应的策略，更新Pharos

Pharos+CMOS架构

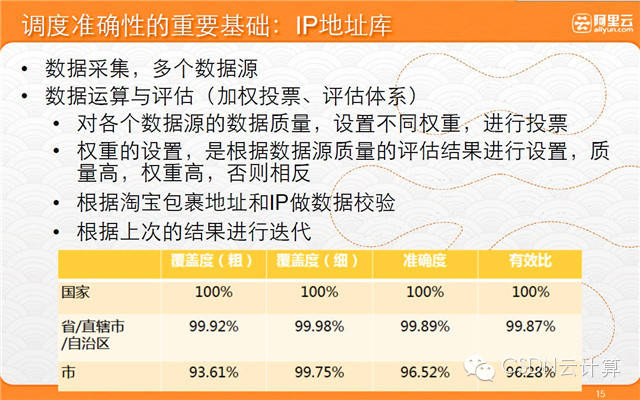

调度准确性的重要基出：IP地址库
数据采集，多个数据源
数据运算与评估（加权投票、评估体系）：对各个数据源的数据质量，设置不同的权重，进行投票；权重的设置，是根据数据源质量的评估结果进行设置，质量高，权重高，否则相反；根据淘宝包裹地址和IP做数据校验；根据上次的结果进行迭代

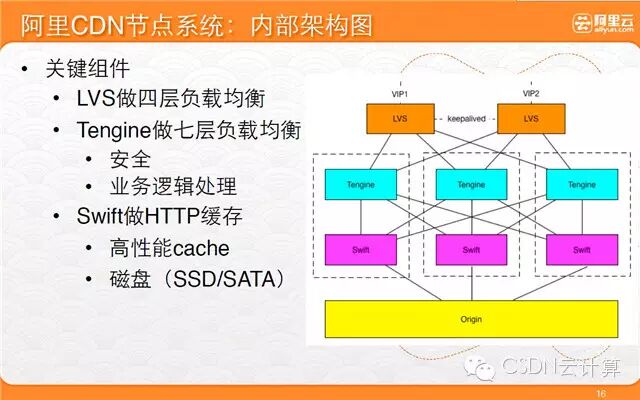

阿里CDN节点系统：内部架构图

关键组件：
LVS做四层负载均衡
Tengine做七层负载均衡（安全、业务逻辑处理）
Swift做HTTP缓存（高性能CACHE，磁盘-SSD/SATA)

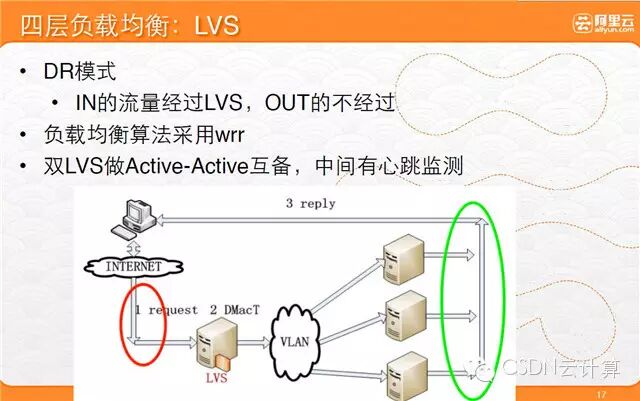

四层负载均衡：LVS
DR模式（IN的流量经过LVS，OUT的不经过
负载均衡算法采用wrr
双LVS做Active-Active互备，中间有心跳监测

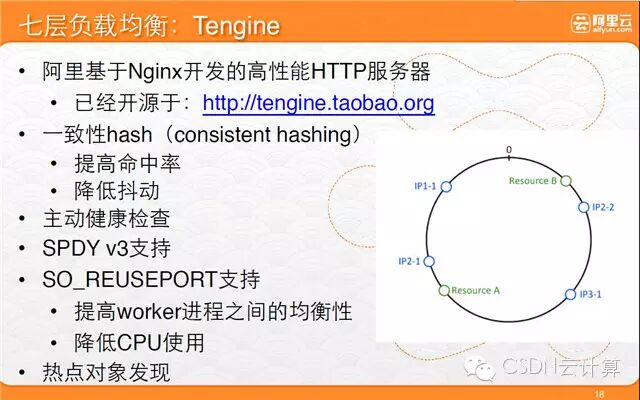

七层负载均衡：Tengine
阿里基于Nginx开发的高性能HTTP服务器（已经开源于：http://tengine.taobao.org）
一致性Hash（提高命中率、降低抖动）
主动健康检查
SPDY V3支持
SO_REUSEPORT支持（提高worker进程之间的均衡性、降低CPU使用）
热点对象发现

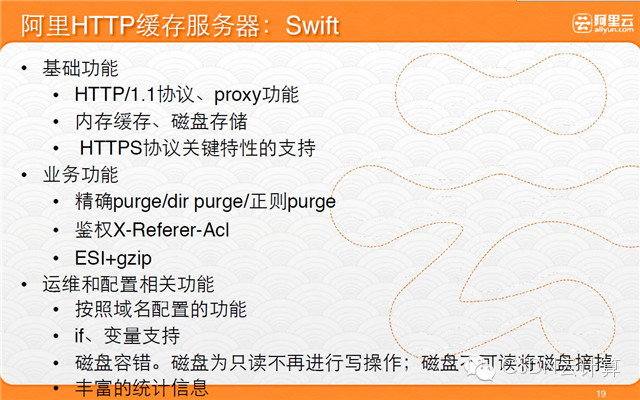

阿里HTTP缓存服务器：Swift
基础功能（Http/1.1协议、proxy功能；内存缓存、磁盘存储；HTTPS协议关键特性支持）
业务功能（精确purge/dir purge/正则purge；鉴权X-Referer-Acl；ESI+gzip）
运维和配置相关功能（按照域名配置的功能；if、变量支持；磁盘容错：磁盘为只读不再进行写操作及磁盘不可读将磁盘摘掉；丰富的统计信息）

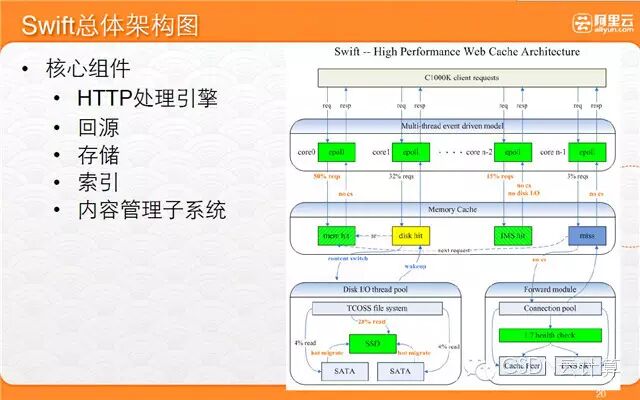

Swift总体架构图
核心组件（HTTP处理引擎；回源；存储；索引；内容管理子系统）

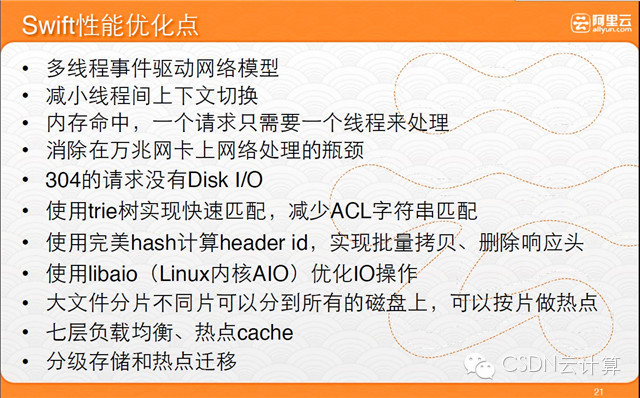

Swift性能优化点
多线程事件驱动网络模型
减小线程间上下文切换
内存命中，一个请求只需要一个线程来处理
消除在万兆网卡上网络处理的瓶颈
304的请求没有DISK I/O
使用trie树实现快速匹配，减少ACL字符串匹配
使用完美hash计算head id,实现批量拷贝、删除响应头
使用libaio（Linux内核AIO）优化IO操作
大文件分片不同片可以分到所有的磁盘上，可以按片做热点
七层负载均衡、热点cache
分级存储和热点迁移

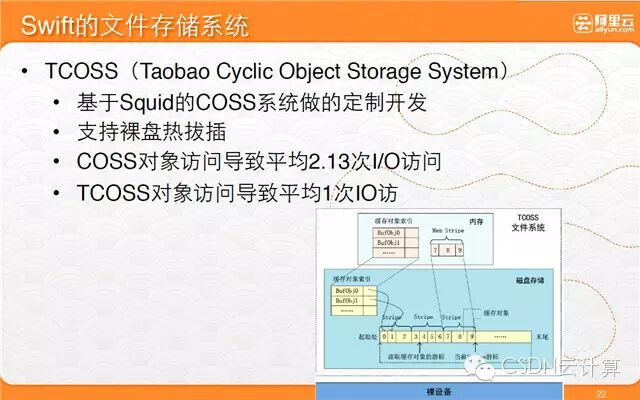

Swift的文件存储系统
TCOSS（taobao Cyclic Object Storage System)
基于Squid的COSS系统做的定制开发
支持裸盘热拔插
COSS对象访问导致平均2.13次IO访问
TCOSS对象访问导致平均1次IO访问

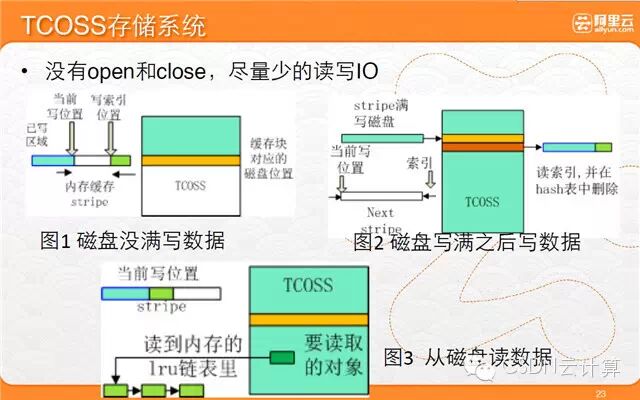

TCOSS存储系统
没有open和close，尽量少的读写IO

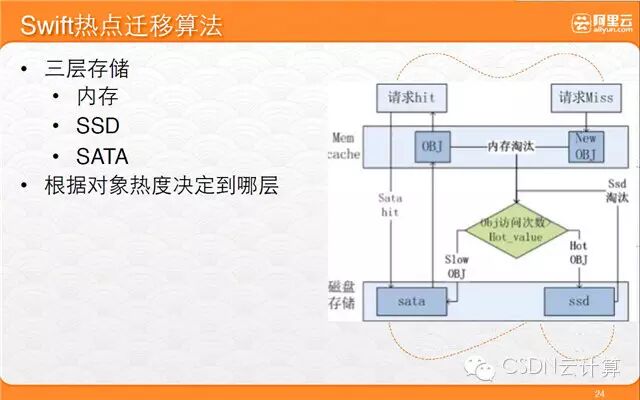

Swift热点迁移算法
三层存储（内存、SSD、SATA）
根据对象热度决定到哪一层

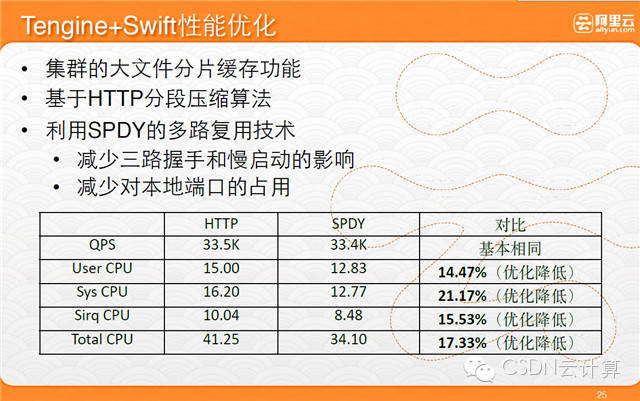

Tengine+Swift性能优化
集群的大文件分片缓存功能
基于HTTP分段压缩算法
利用SPDY的多路复用技术（减少三路握手和慢启动的影响、减少对本地端口的占用）

TCP协议栈优化
改进措施
*基于时间序的丢包发现机制
*主动的丢包发现机制
*自适应的初始窗口
*更激进的拥塞避免算法
*更小的连接超时时间

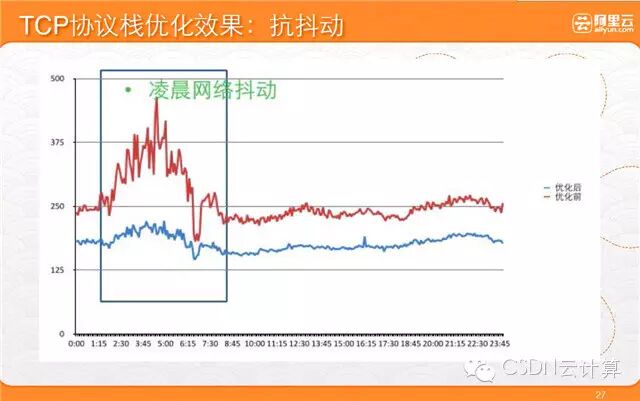

TCP协议栈优化效果：抗抖动

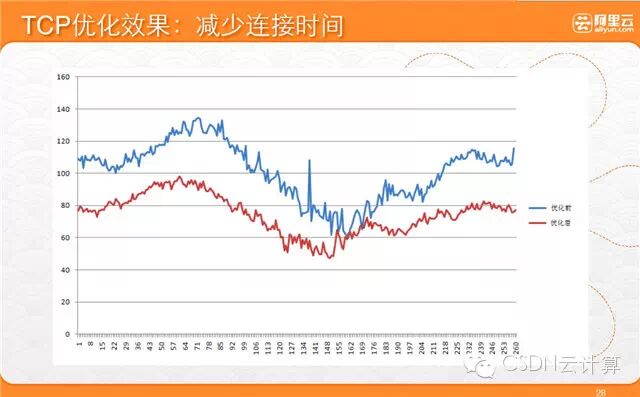

TCP优化效果：减少连接时间

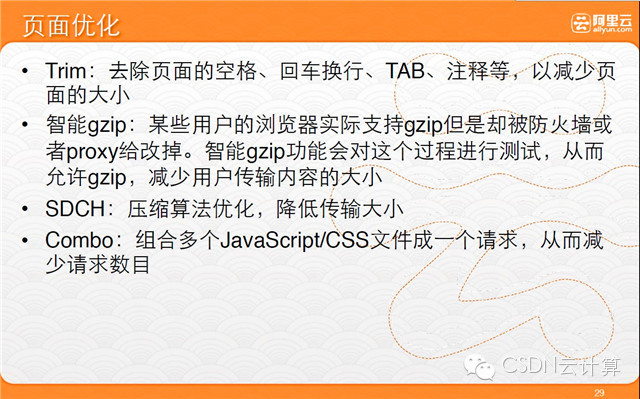

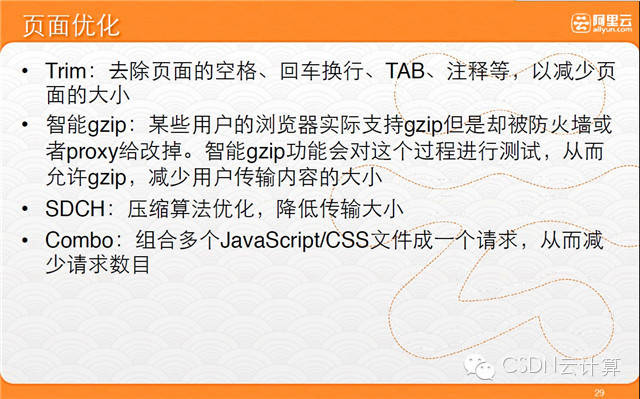

页面优化：
*Trim：去除页面的空格、回车换行、TAB、注释等，减少页面的大小
*智能Gzip：某些用户的浏览器实际支持gzip但是却被防火墙或者proxy给改掉。智能gzip功能会对这个过程进行测试，从而允许gzip，减少用户传输内容的大小
*SDCH：压缩算法优化，降低传输大小
*Combo：联合多个JavaScript/CSS文件成一个请求，从而减少请求数目
